드라이룸[Dry Room] 공사 작업 과정 -①

안녕하세요 미르지엔아이 주식회사입니다.

오늘은 드라이룸 공사과정을 사진과 함께 설명드리겠습니다.

이번 작업은 1차와 2차로 나누어 포스팅하도록 하겠습니다.



1-룸 내부 에폭시 작업

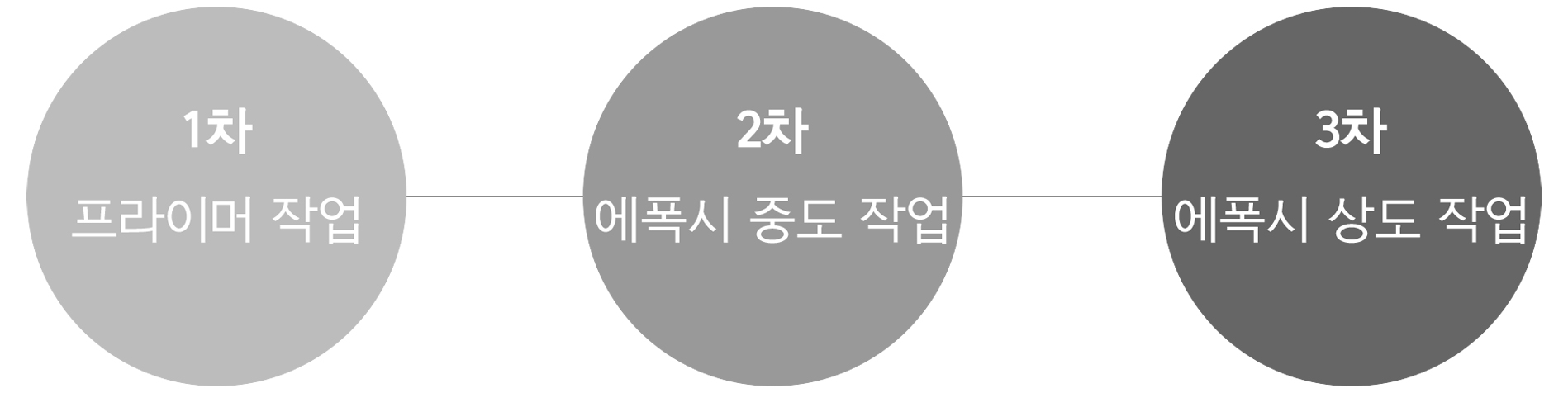

룸 내부 에폭시 작업 순서는 이러합니다.

　　　　　　　　　　　　　　　　　　1차- 프라이머 작업
　　　　　　　　　　　　　　　　　　2차- 에폭시 중도 작업
　　　　　　　　　　　　　　　　　　3차- 에폭시 상도 작업

룸 내부 에폭시 작업 재료

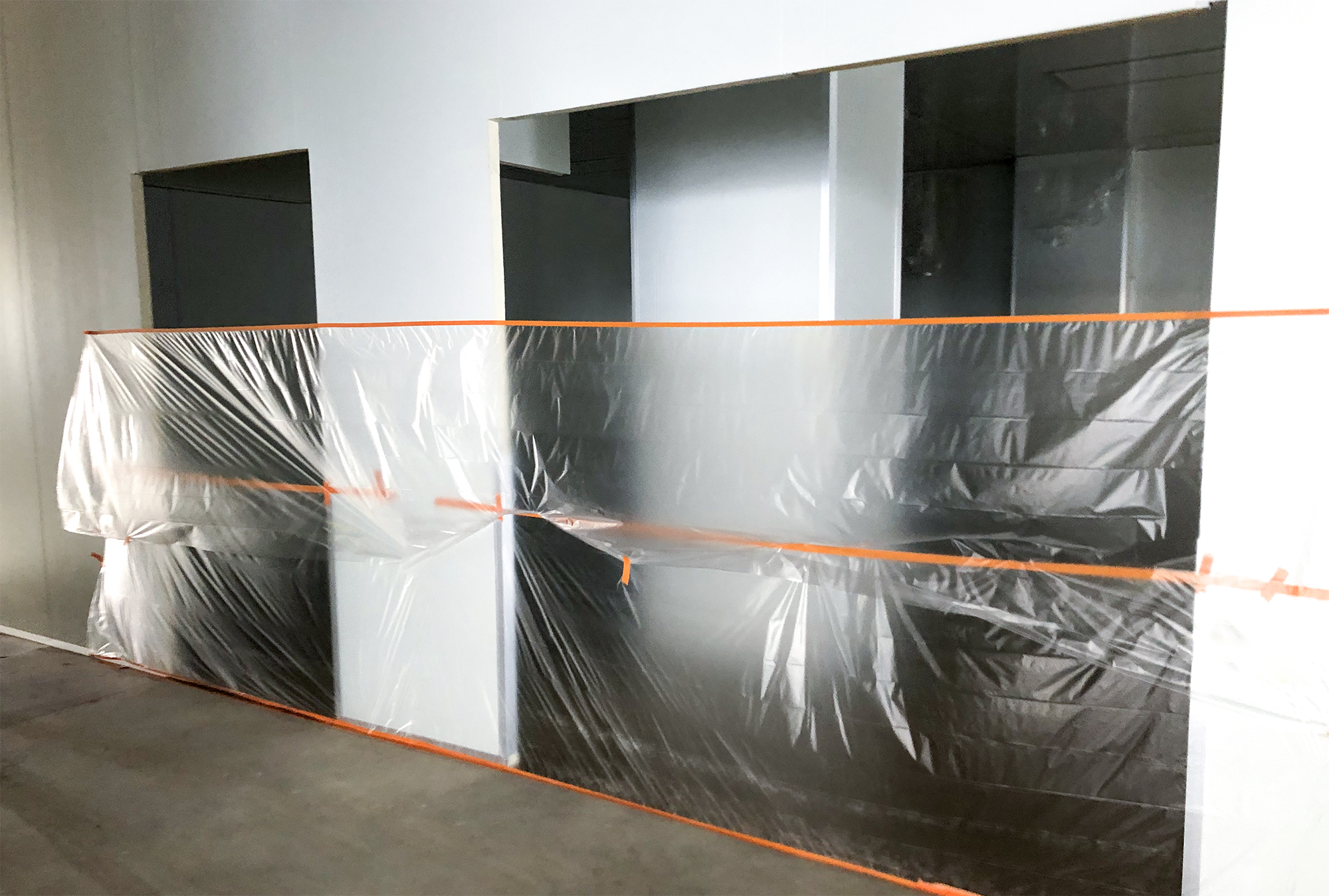

먼지 유입 방지

룸 내부 에폭시 전

룸 내부 에폭시 후



재료를 준비하고 룸 내부의 먼지 유입을 방지하기 위하여 비닐 칸막이를 설치한 후에

작업을 진행하고나면 깔끔하게 에폭시 작업이 진행됩니다.





2-에어타이트 도어 [A/T Door]



에어타이트 도어 설치



에어타이트 도어 흠집 방지 가림막

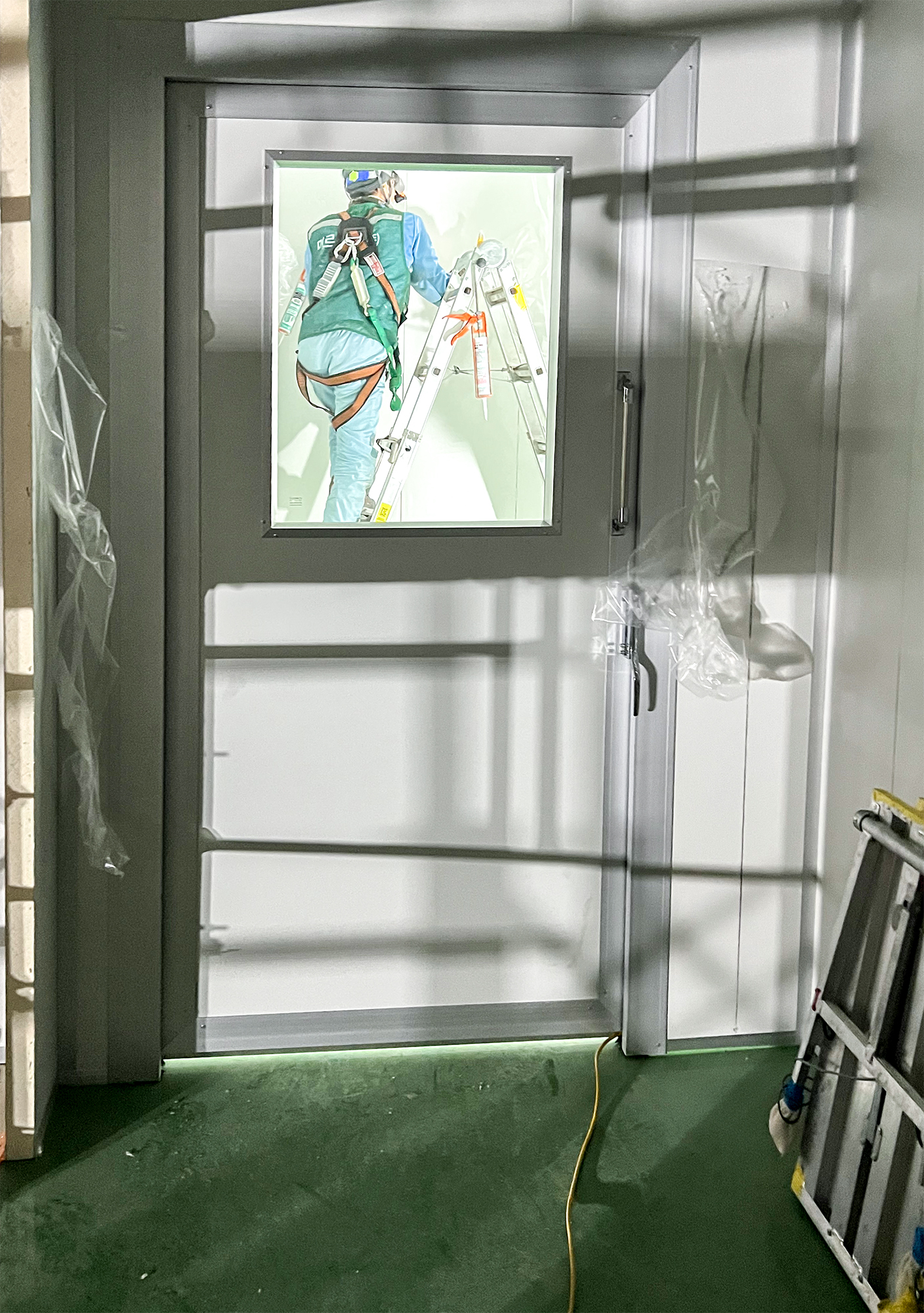

특수 제작된 에어타이트 도어의 모습입니다.

공기가 유입되거나 밖으로 새어나가지 않도록 하는 문이기때문에

장착된 강화유리 또한 망치를 던져도 깨지지 않을 정도로 단단합니다.

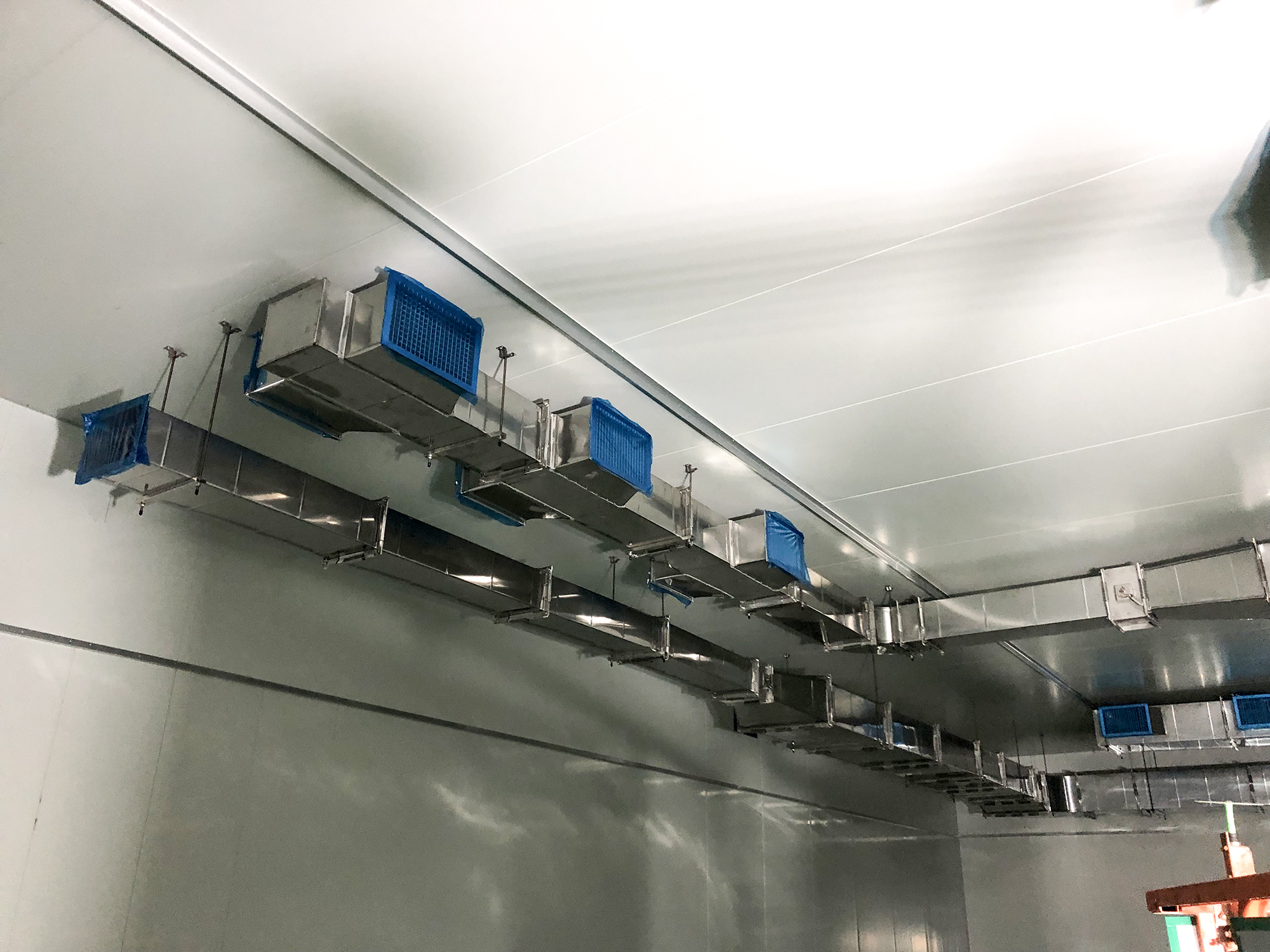

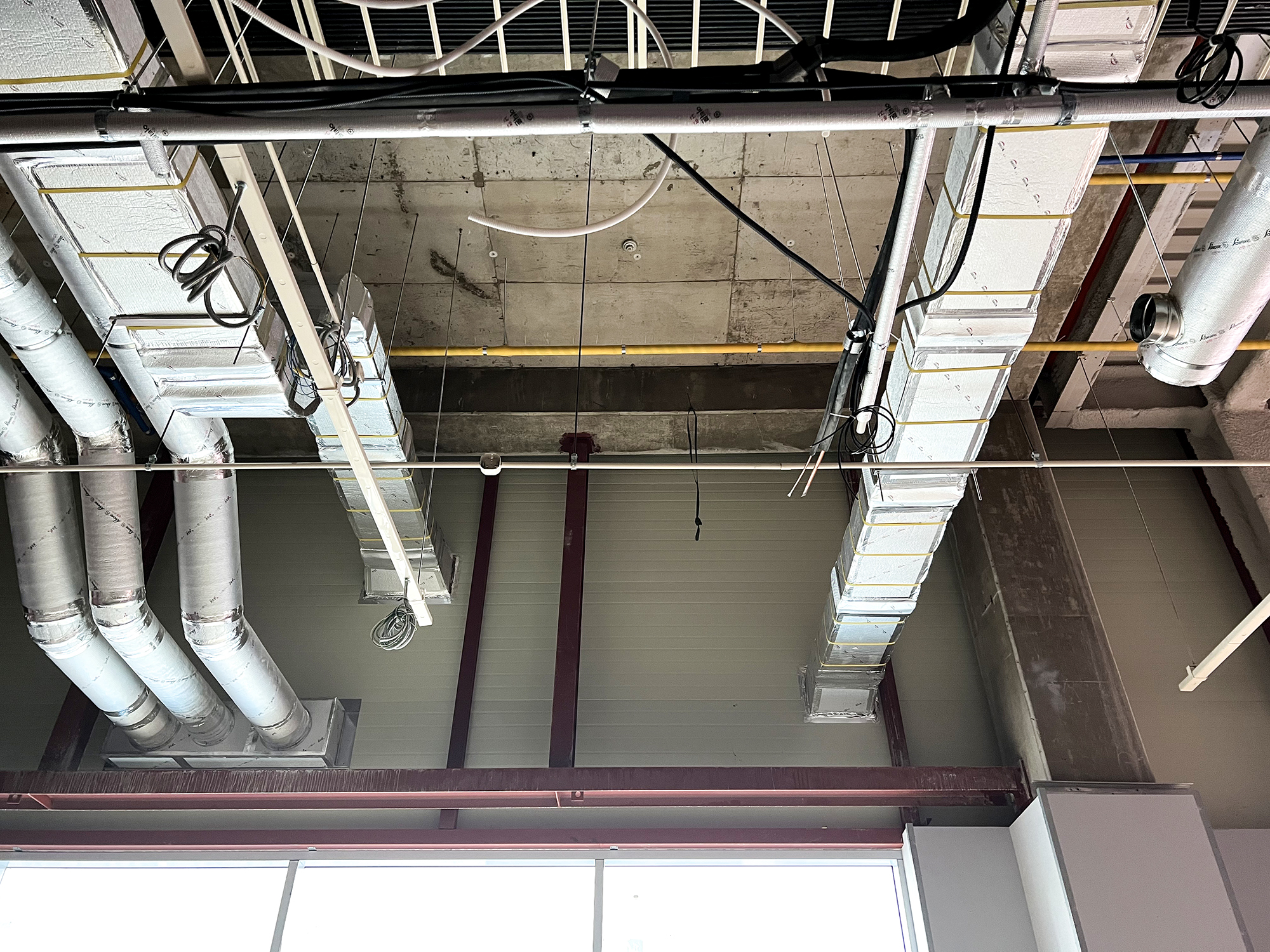

3-닥트

닥트 양중 작업

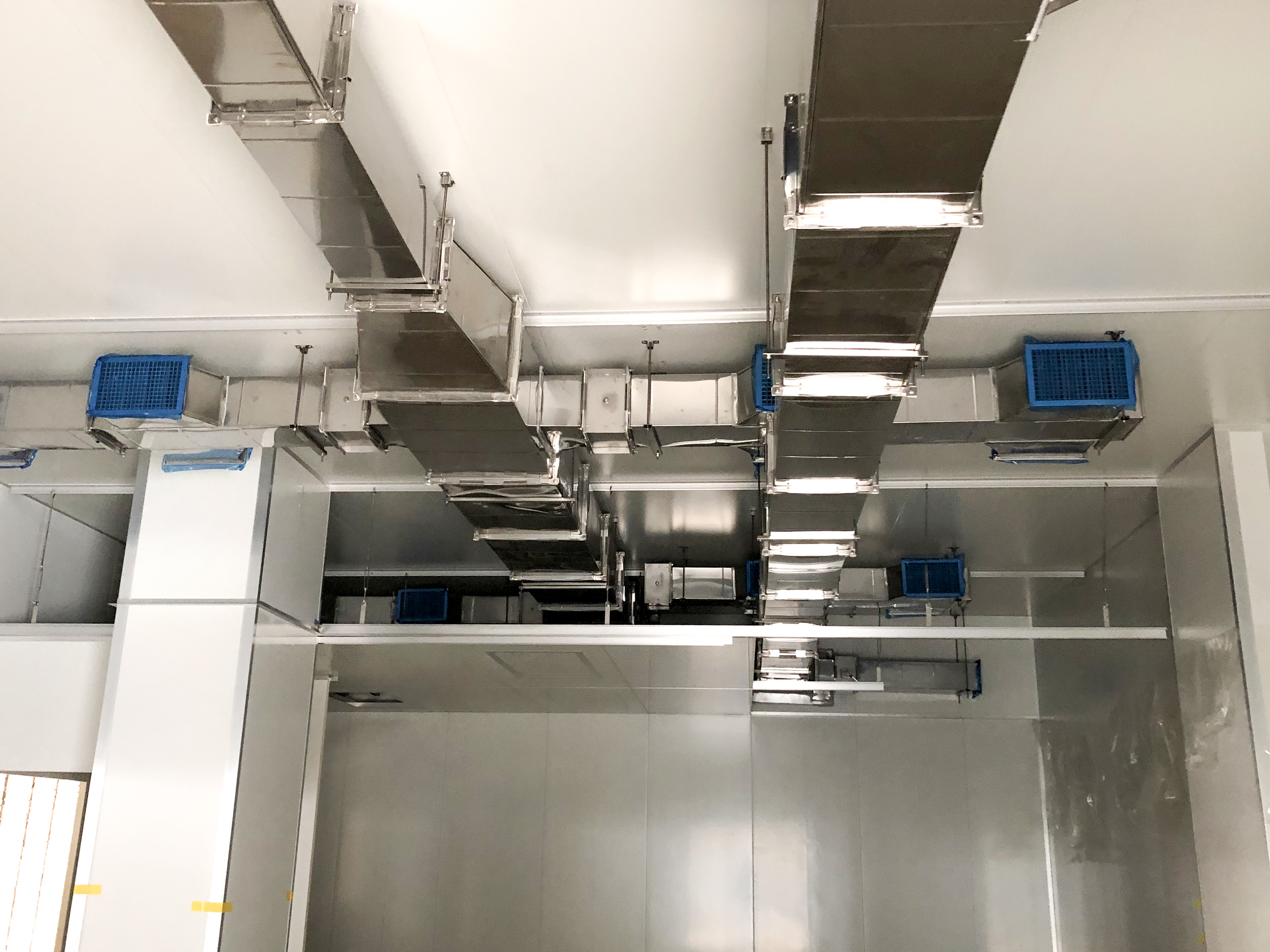

4-풍도

상부에 연결된 닥트가 있기때문에 이 공간으로 Air가 들어가서 외부로 나가게 됩니다.

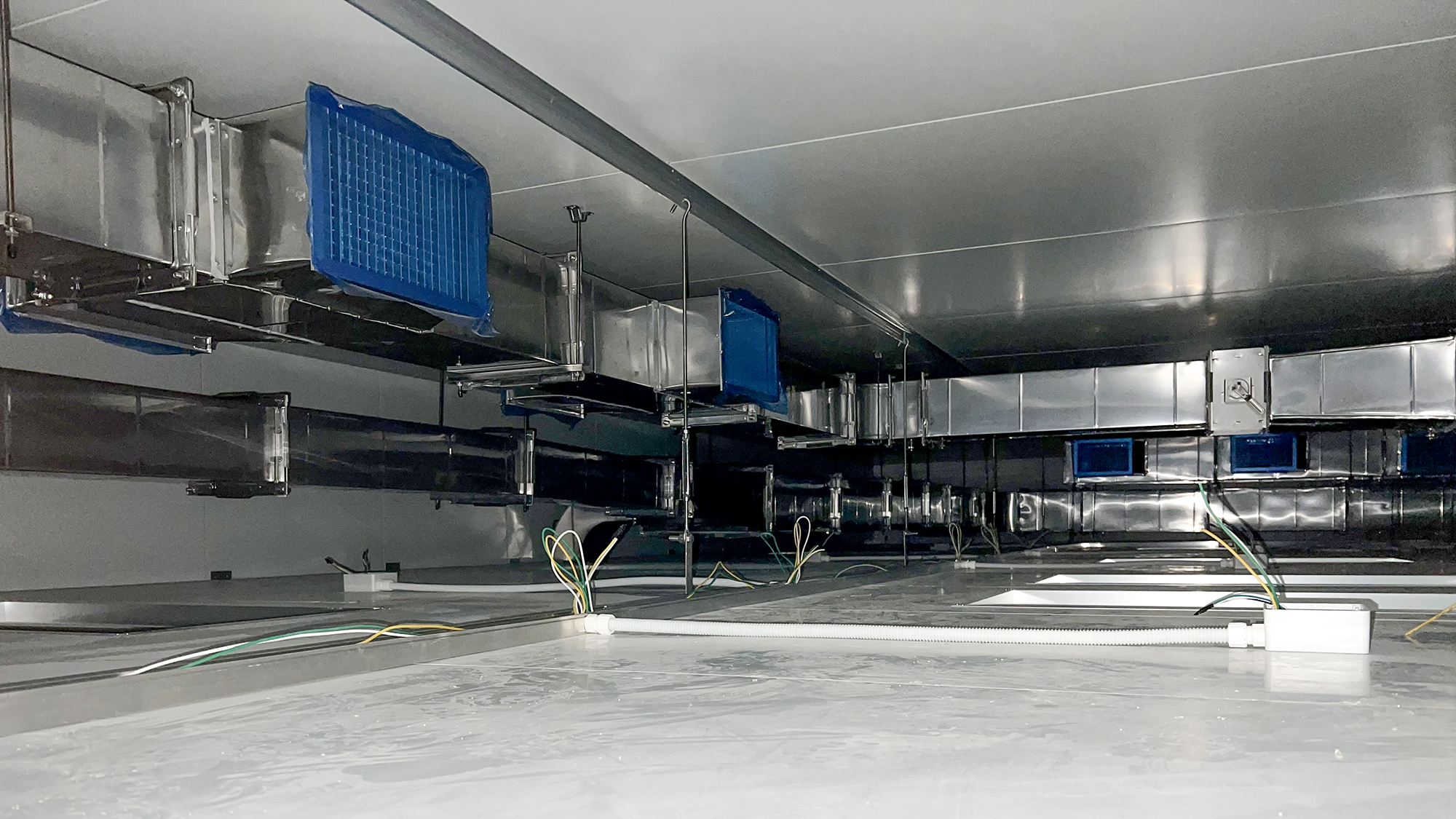

원형 표시해둔 부분은 레지스터라고 합니다.

레지스터에서 제습기를 거친 후 펀칭막 안으로 Air를 보내는 구조입니다.



R.A [Return Air] 닥트

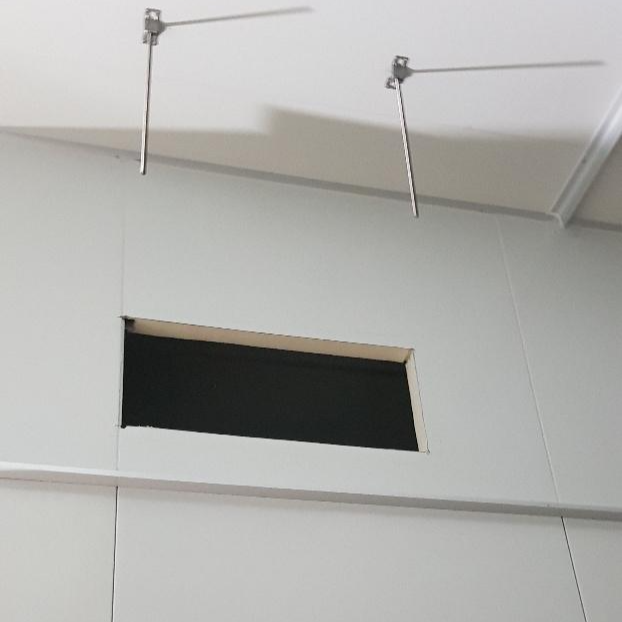

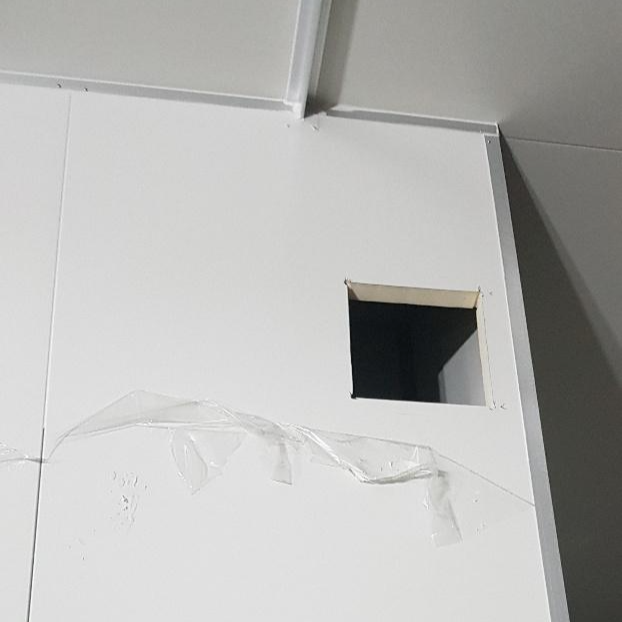

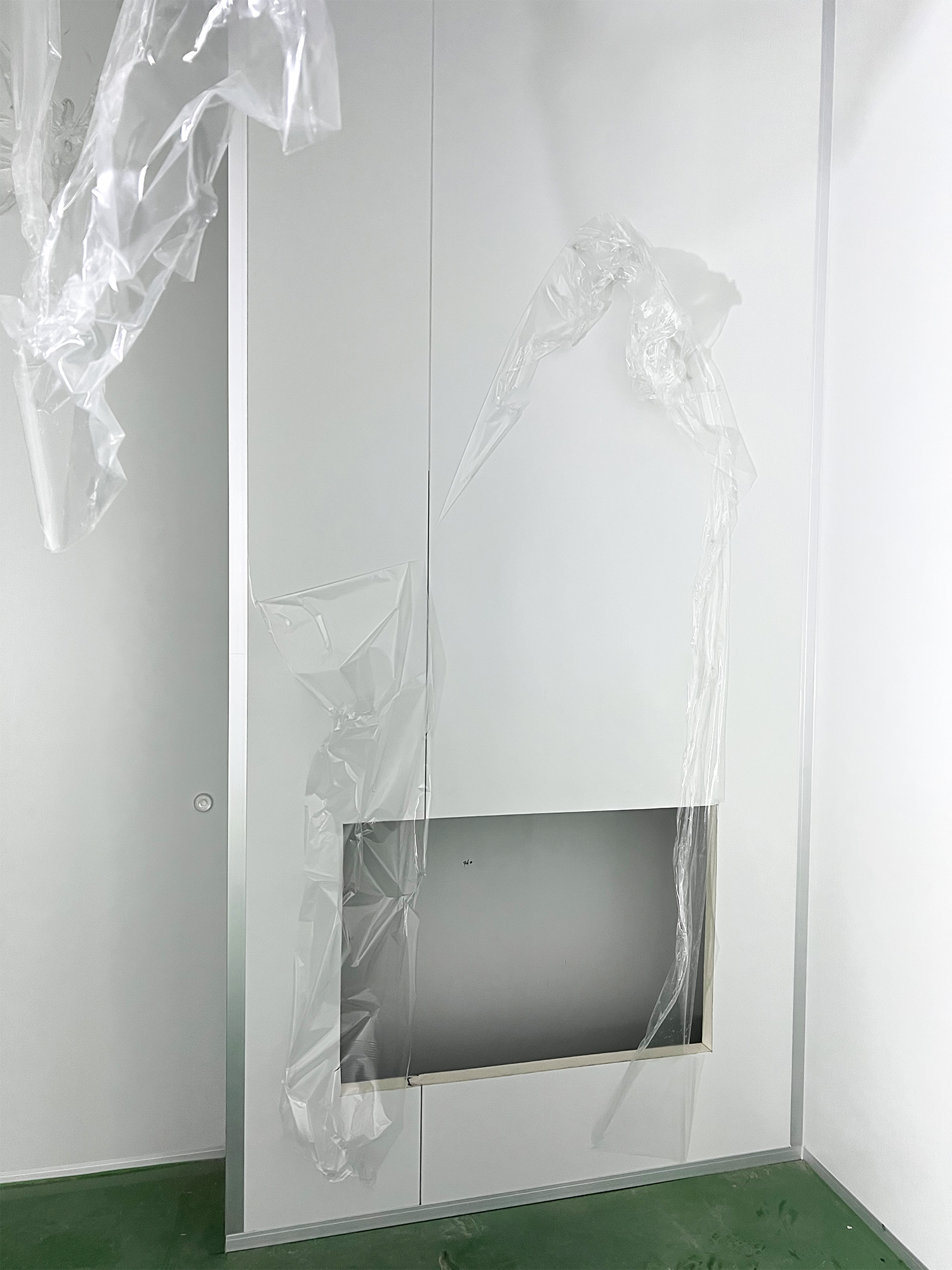

R.A [Return Air] 풍도 타공

O.A[Outside Air] 외부 제습기 공기를 실내로 유입

E.A[Exhast Air] 실내에서 외부로 오염된 공기 배출





 5-배관작업

냉매배관 용접 작업

냉매 배관을 꼼꼼히 용접해준 후 외부 실외기로 연결을 해야합니다.

압력 테스트

용접이 완료된 배관은 이상이 없는지 압력 유무를 테스트하는 작업을 거치는데

위 사진과 같이 약 일주일 정도 압력계를 배치하여 시험하게 됩니다.

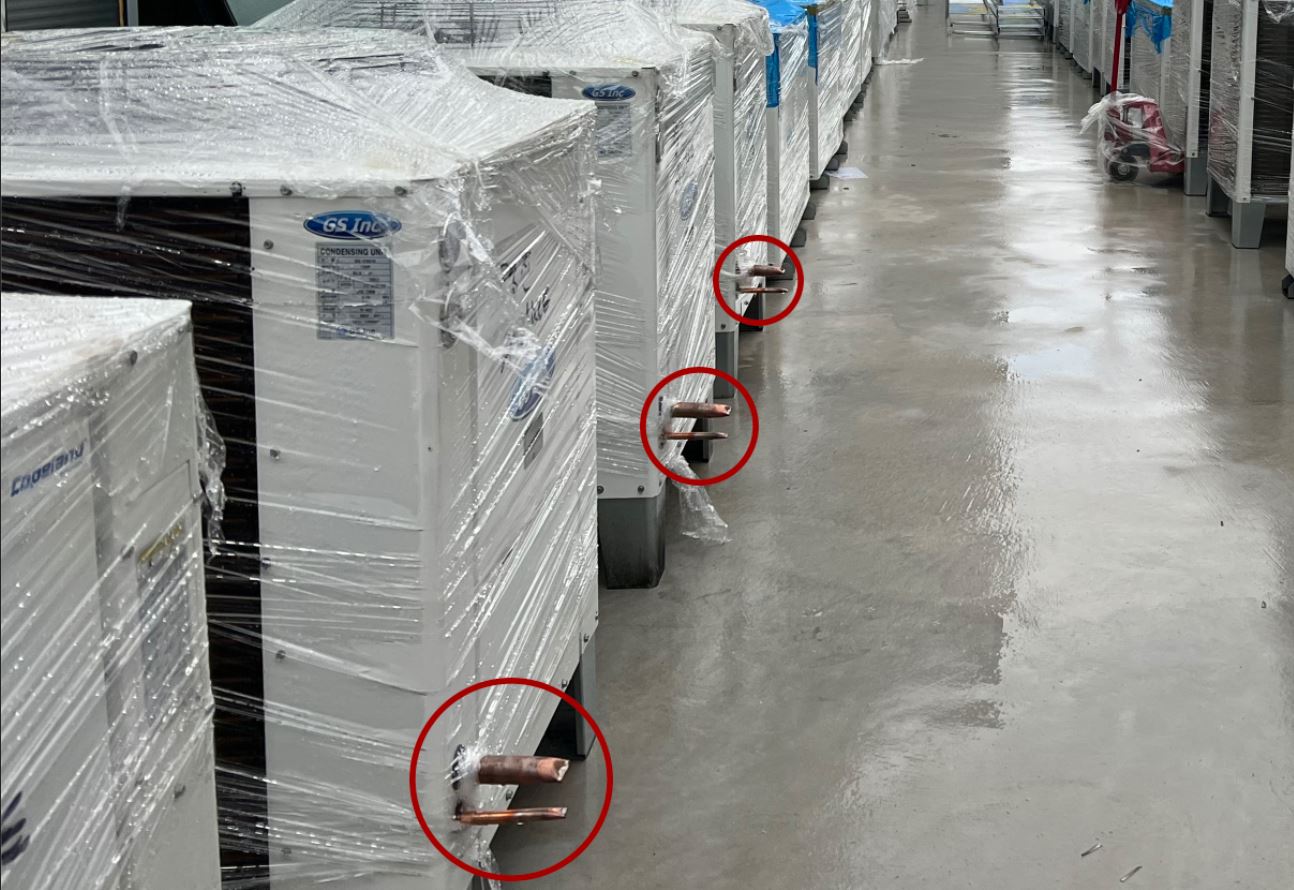

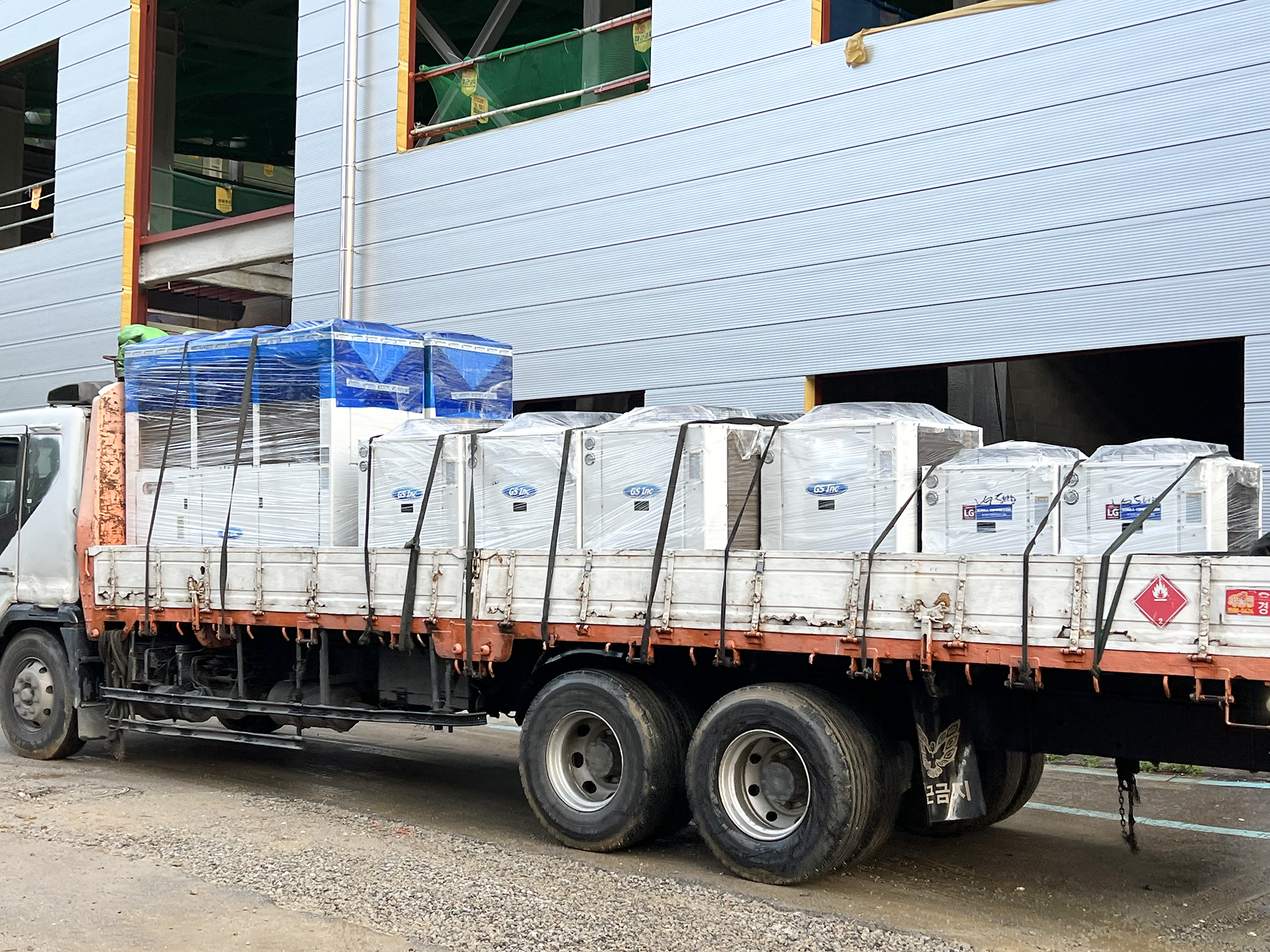

6-실외기



7-등 전기 입선 작업

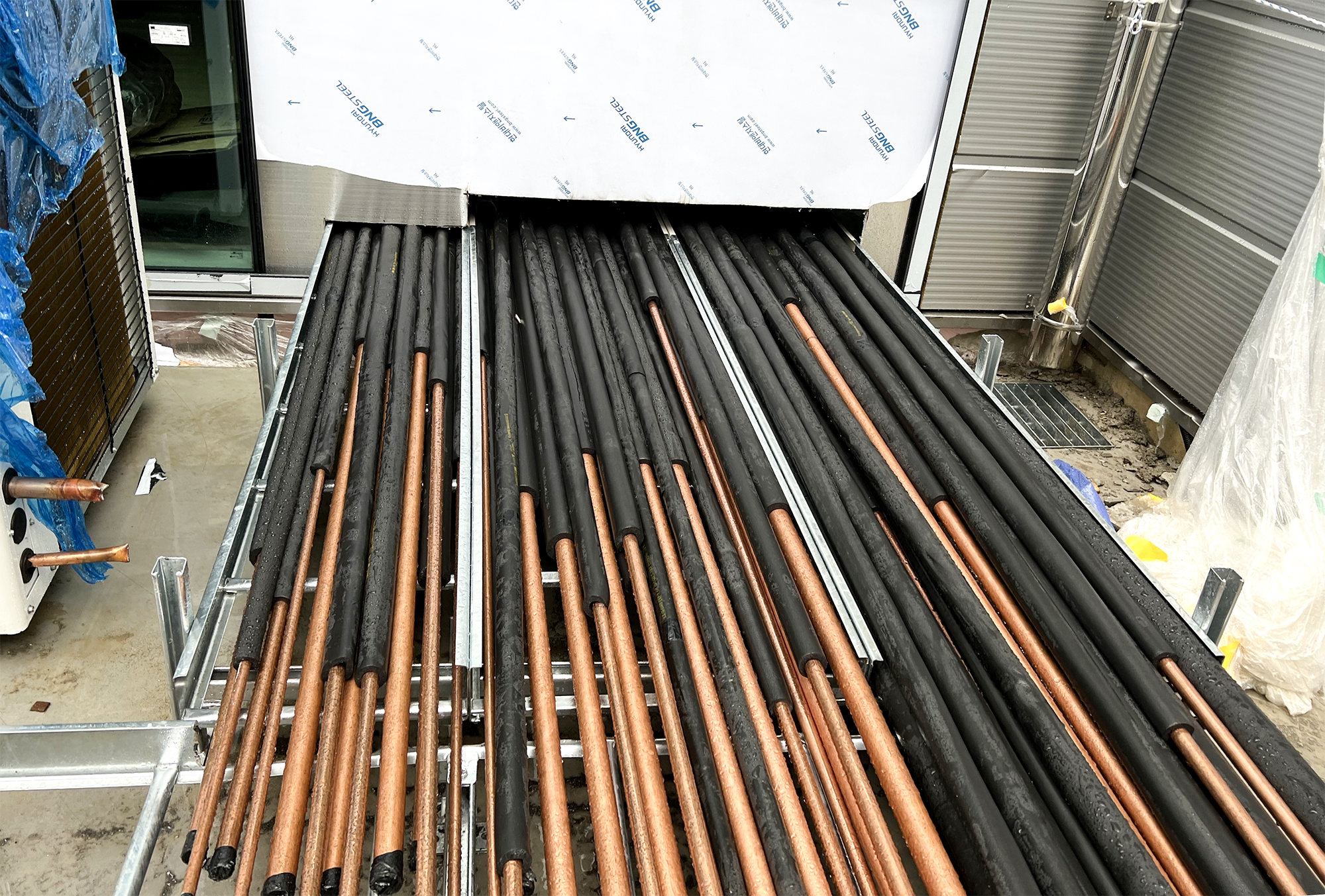

8-동관 실외기 연결

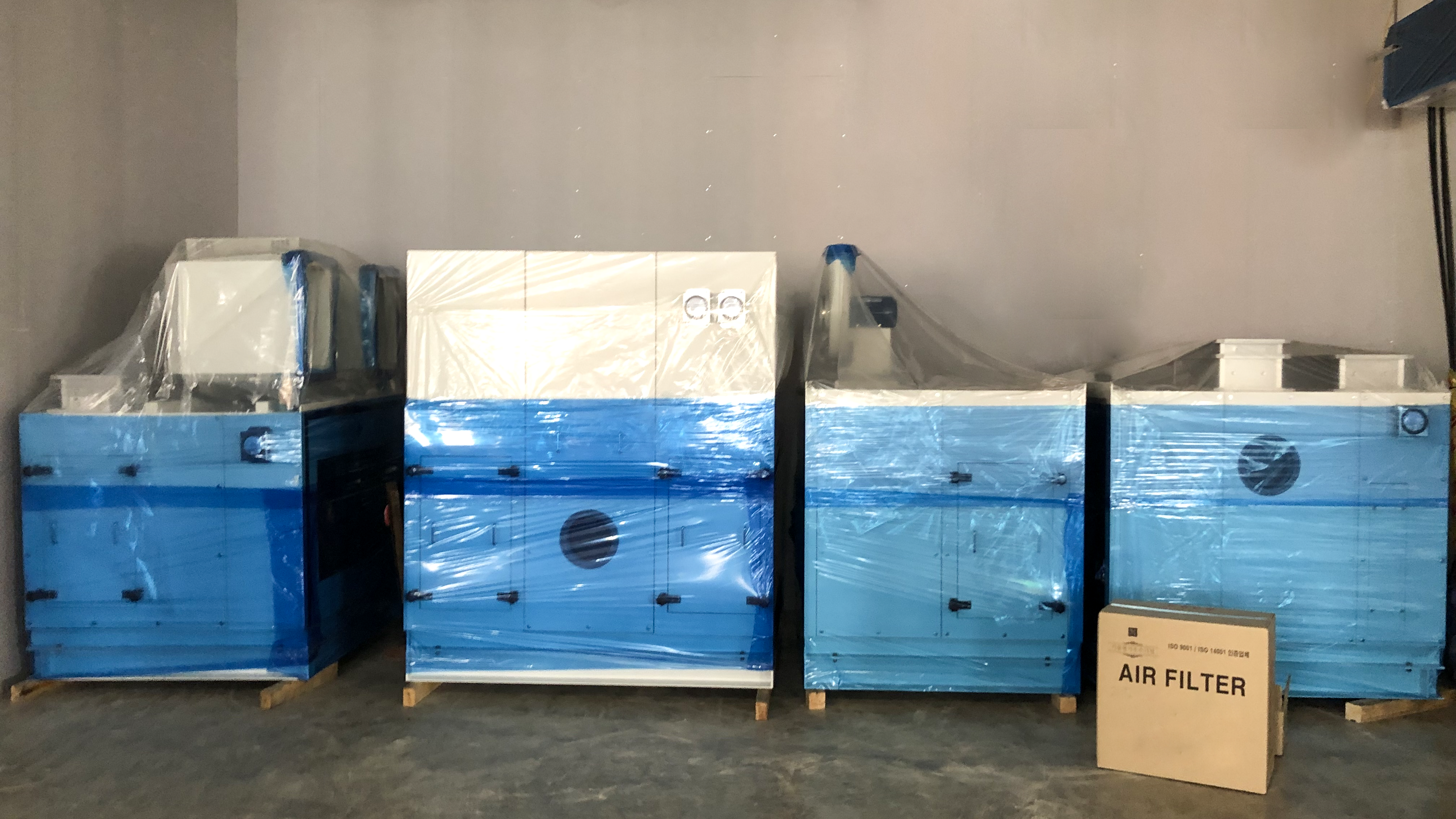

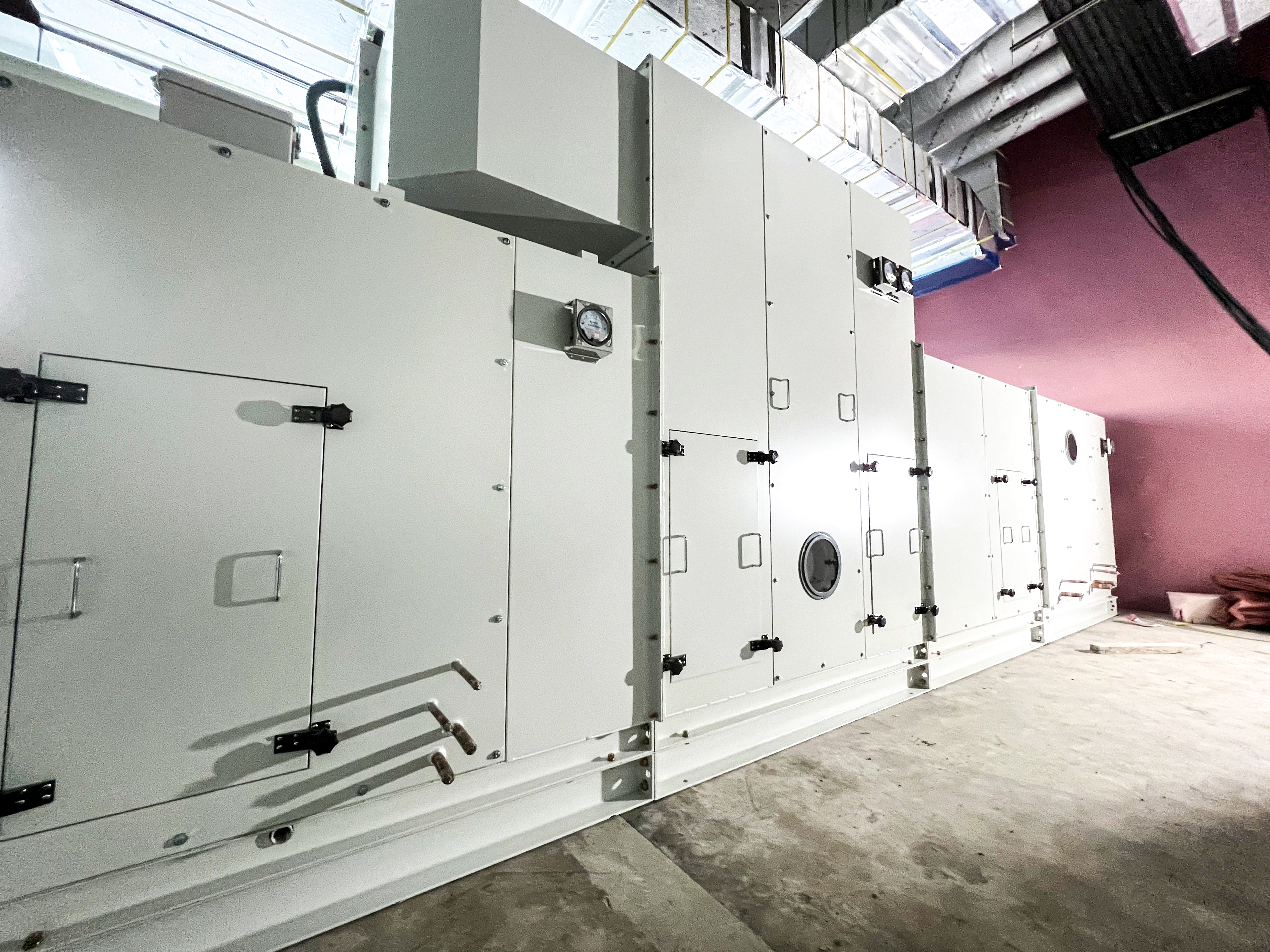

9-제습기 설치



2021년 하반기 드라이룸 공사 1차 포스팅을 마치겠습니다.



감사합니다.
